1、概述

　　助听器按传导方式分为气导助听器和骨导助听器，本方案主要是测试骨导助听器，所谓骨导方式是将声音信号振动颅骨，不通过外耳与中耳直接传输到内耳去。骨导助听器主要由传声器、放大系统和骨振器三部分组成：传声器接收声信号并将声信号转换为电信号，放大器对电信号进行若干倍的放大，骨振器将放大之后的电信号再转换为振动信号。我们在不同生产研发骨导助听器的时候，需要对它的性能指标进行测试，以了解它是否适合听障者使用。

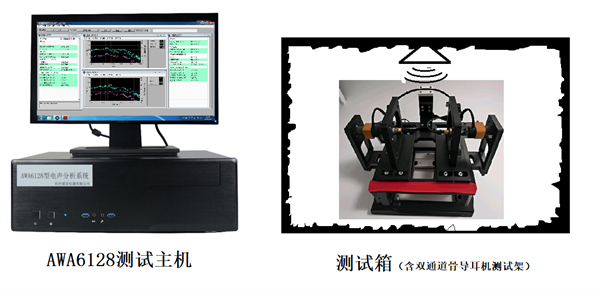

　　图1

　　2、方案依据的标准:

　　AWA6128AHB-BT型骨导助听器测试仪依据《IEC60118-9》《MZ∕T 067-2016 骨传导助听器》和《SJZ 9143.2-1987 助听器第9 部分带有骨振器输出的助听器特性测量方法》等标准。

　　3、产线效率测试原理：

　　在测试箱内，先在耳机麦克风位置固定传声器位置，校准测试声源，使其在一段频率范围内各频率输出某一指定声压级的声音。骨导助听器麦克风接收测试声源发出的声音，骨导助听器内部电路将麦克风的声音进行放大，驱动骨导助听器骨振器振动，引起加速度计的振动感应，测试仪器测量加速度计的输出电信号，仪器软件分析出波形数据。

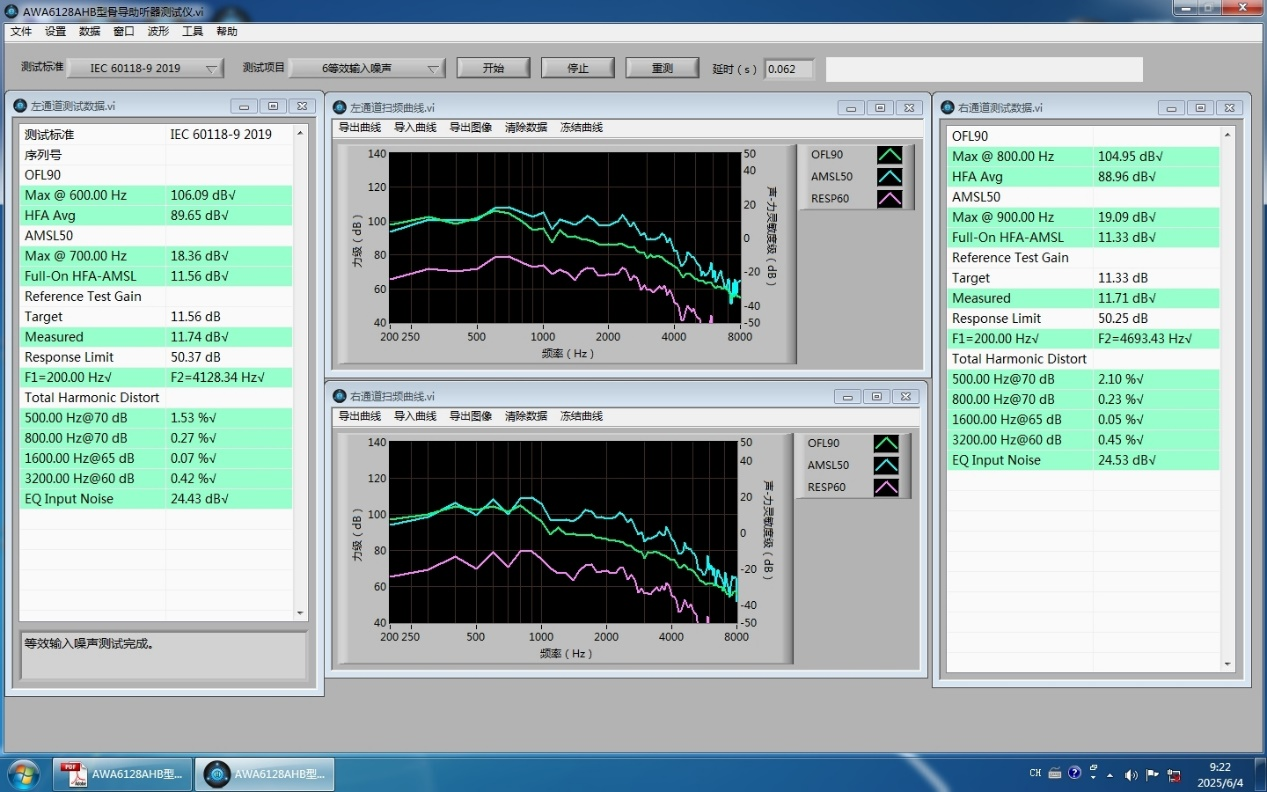

　　图2 骨导助听测试软件界面

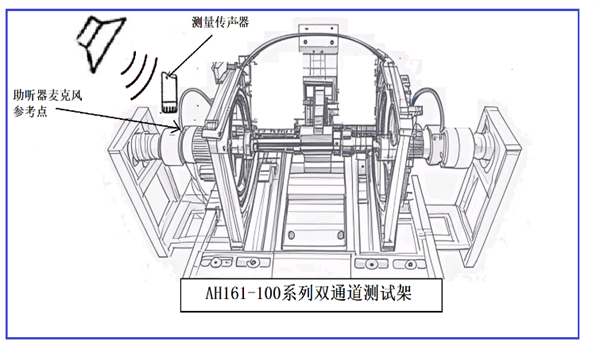

　　图3 测试示意图

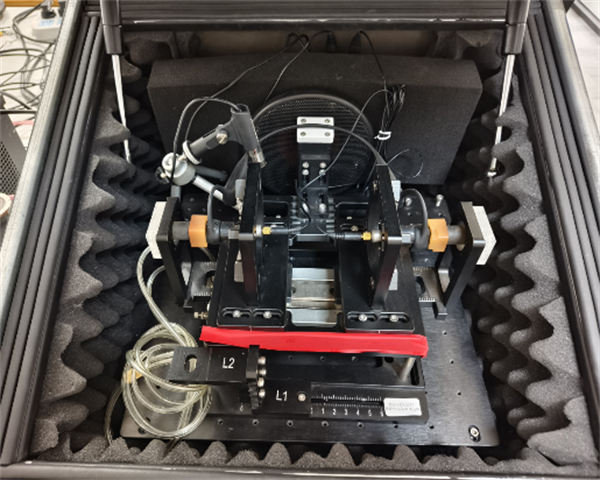

　　图4 测试示意图

　　4、方案性能指标

　　(1)测试传声器：AWA14422 型压力场传声器。

　　(2)测试声源(已安装在测试箱内)：频率范围：100 Hz～10 kHz

　　输出声压级：50 dB、60 dB和90 dB

　　(3)AH161-100型加速度传感器：100 mV/g(±10%)，1 Hz～10 kHz

　　仿真乳突：BK4930 型仿真乳突或者AH6166 型仿真乳突(详见产品资料)

　　(4)测试箱：平均隔声量：不小于30 dB(大于100 Hz 时)

　　(5)蓝牙测试盒：蓝牙版本5.0，支持蓝牙串口SPP通信

　　(6)信号输入：频率范围：20 Hz～20 kHz

　　幅度范围：50 dB～130 dB(仿真乳突参考灵敏度-18 dBV/N(1 kHz))

　　(7)信号输出：频率范围：20 Hz～20 kHz

　　幅度范围：10 mV～8 V(RMS)

　　(8)扫频方式：线性，频率间隔：100 Hz，测量频率范围：200 Hz～8 kHz

　　(8)电流测量：供电直流电压：0 V～10 V，电流测量范围：0 mA～10 mA

　　(9)通道数：单通道(左通道)或双通道

　　(10)本机噪声：< -75 dBV(Z 计权)

　　(11)工作电源：220 V/50 Hz 交流市电

　　(12)工作条件：环境温度：0 ℃～40 ℃

　　相对湿度：20 %～90 %

　　大气 压：86 kPa～106 kPa

　　(13)主机尺寸：440 mm×325 mm×151 mm(W×D×H)

　　消声箱尺寸：500(W) x470(D) 430(H) mm

　　测试架尺寸：300mm*250mm*250mm(W×D×H)

　　(14)测试主机重量：8 kg

　　5、检测项目：

　　本方案可以同时测量双通道骨导助听器的输出力级OFL90、声-力灵敏度级AMSL50、满档增益Full-on Gain、增益参考位置Reference Test Gain、频率响应RESP60、总谐波失真Total Harmonic Distort、等效输入噪声EQ Input Noise 和电流等。
